Bottom Entry Mixer vs Side Entry Mixer: Alin ang Dapat Mong Piliin?
Mabilis na Paghahambing: Panghalo ng Ibaba Entry vs Side Entry Mixer
A panghalo sa ilalim ng entry sa pangkalahatan ay ang mas malakas na opsyon kapag ang isang proseso ay nangangailangan ng banayad, mababang paggupit na paghahalo sa isang maliit hanggang sa katamtamang laki ng sisidlan, lalo na kung saan ang malinis na disenyo at madaling paglilinis, gaya ng pagpoproseso ng dairy, formulation ng mga kosmetiko, at mga batch ng biotechnology. Ang isang side entry mixer ay karaniwang mas angkop para sa malalaking storage tank at bulk liquid vessel, kung saan ang unit ay naka-mount sa gilid ng tangke na pader malapit sa ibaba upang panatilihing nasuspinde ang mga solido at timpla ng malalaking volume nang hindi binubuksan ang bubong ng tangke. Ang tamang pagpipilian ay depende sa laki ng tangke, lagkit ng produkto, mga kinakailangan sa kalinisan, at kung paano na-access ang sisidlan para sa serbisyo.
Bago pumunta ng mas malalim sa mga detalye ng disenyo, narito ang isang maikling buod ng kung kailan ang bawat configuration ay may posibilidad na magkaroon ng kahulugan sa pang-araw-araw na operasyon ng planta.
- Pumili ng a panghalo sa ilalim ng entry para sa mababa hanggang katamtamang lagkit na mga likido sa mga sisidlan na nangangailangan ng madalas na paglilinis o sanitary handling.
- Pumili ng a side entry mixer for large diameter storage tanks where top access is limited or impractical.
- Isaalang-alang ang espasyo sa sahig ng tangke, headroom, at access sa pagpapanatili ng seal bago i-finalize ang alinman sa configuration.
- Ang parehong mga configuration ay maaaring makatulong na panatilihing nasuspinde ang mga solido, ngunit ang perpektong impeller at mounting angle ay nakadepende sa partikular na batch at tank geometry.

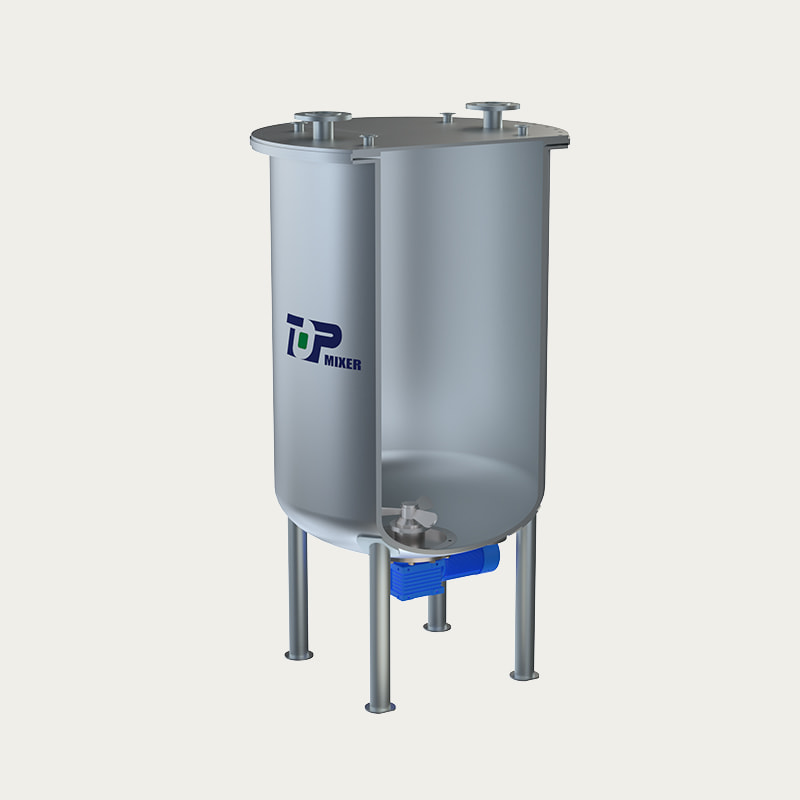

Ano ang Bottom-Entry Mixer ( Panghalo ng Pang-ibabang Feed ) at Paano Ito Gumagana
A panghalo sa ilalim ng entry , kung minsan ay tinatawag na bottom entry agitator o bottom mounted mixer, ay inilalagay sa sahig ng tangke sa halip na sa itaas na takip o sa gilid ng dingding. Ang motor at mechanical seal assembly ay nakaposisyon sa ibaba o direkta sa sahig ng tangke, na kumukonekta sa isang medyo maikling baras na umaabot sa sisidlan kung saan ang impeller ay umiikot malapit sa base. Dahil ang haba ng shaft ay mas maikli kaysa sa isang tipikal na top entry arrangement, ang panghalo sa ilalim ng entry configuration ay may posibilidad na bawasan ang bending load at vibration sa shaft at bearings sa patuloy na operasyon.
Dahil ang impeller ay kumukuha at nagpapalipat-lipat ng materyal nang direkta paitaas mula sa sahig ng tangke, tinutukoy din ng ilang mga inhinyero ng proseso ang kagamitang ito bilang isang panghalo ng feed sa ibaba , dahil ang pagkilos ng paghahalo ay epektibong nagpapakain at muling namamahagi ng batch mula sa ilalim ng sisidlan patungo sa ibabaw. Sa tuluy-tuloy o semi-continuous na mga operasyon, pinapanatili ng bottom mounted agitator configuration ang impeller na malapit sa sahig ng sisidlan, na sumusuporta sa pare-parehong paghahalo malapit sa base ng tangke kung saan malamang na mangyari ang sedimentation.
Karaniwang Mga Bahagi ng Panghalo sa Pagpasok sa Ibaba
- Direct-drive o gear-reduced na motor na naka-mount sa ibaba ng sahig ng tangke
- Mechanical seal housing sa punto kung saan ang baras ay tumagos sa tangke
- Maikling drive shaft na kumukonekta sa motor sa impeller
- Mababa-shear impeller na idinisenyo para sa banayad na paghahalo o light solids suspension
- Pag-mount ng flange na sinisiguro ang pagpupulong sa sahig ng tangke
Ang compact arrangement na ito ay isang karaniwang dahilan a panghalo sa ilalim ng entry ay pinili para sa mga pasilidad kung saan ang espasyo sa sahig sa paligid ng tangke ay limitado at ang isang mataas na naka-mount na drive assembly ay magiging hindi praktikal.

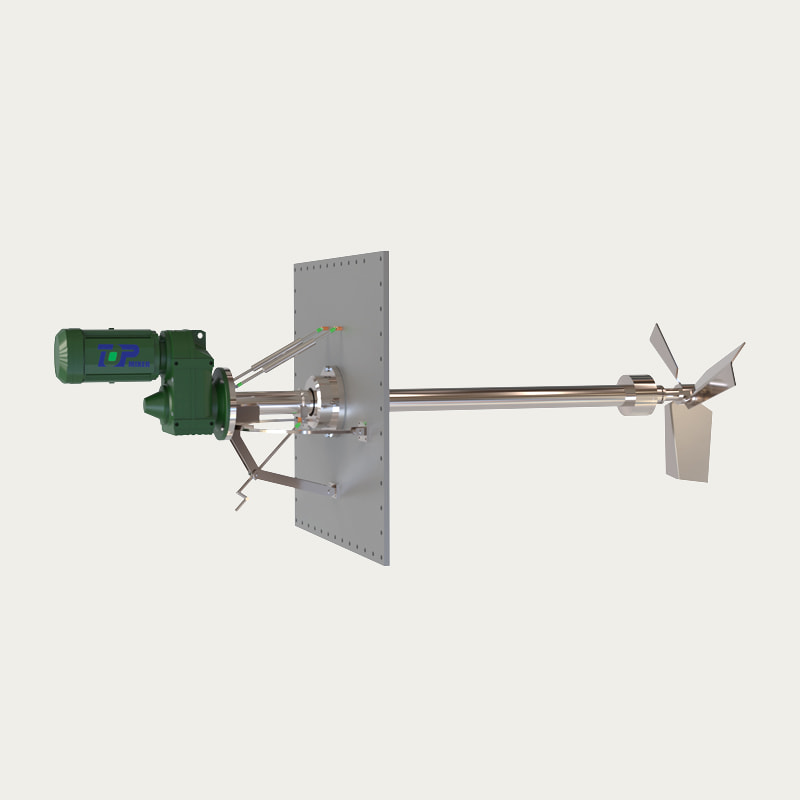

Ano ang Side Entry Mixer
Ang isang side entry mixer ay naka-mount sa gilid ng dingding ng isang tangke, kadalasang nakaposisyon malapit sa ibabang ikatlong bahagi ng sisidlan at bahagyang naka-anggulo pababa upang ang impeller ay nagdidirekta ng daloy sa sahig ng tangke at pataas sa kabaligtaran ng dingding. Iniiwasan ng configuration na ito ang pangangailangang tumagos sa bubong o sahig ng tangke, na isang dahilan kung bakit malawakang ginagamit ang mga side entry mixer sa malalaking storage at blending tank kung saan ang tuktok na takip ay maaaring nasasakop na ng iba pang mga fitting, gauge, o access hatches.
Dahil ang drive unit ay nakaupo sa labas ng tangke sa gilid ng dingding, ang pag-access sa pagpapanatili para sa motor at seal ay kadalasang posible nang hindi lubusang nauubos ang sisidlan, na isang praktikal na benepisyo para sa napakalaking tangke kung saan ang pag-draining ay nakakaubos ng oras. Ang mga side entry mixer ay karaniwang nauugnay sa mga application na maramihang imbakan tulad ng malalaking tangke ng kemikal, wastewater basin, at iba pang mga sisidlan na may mataas na dami kaysa sa maliliit na batch o mga tangke sa pagpoproseso ng sanitary.
Karaniwang Mga Aplikasyon ng Panghalo sa Side Entry
- Malaking diameter na mga tangke ng imbakan na nangangailangan ng maramihang paghahalo
- Mga tangke kung saan ang bubong ay hindi madaling ma-access para sa isang top entry drive
- Mga aplikasyon kung saan ang pagpigil sa sedimentation sa isang malaking lugar sa sahig ng tangke ay ang pangunahing layunin
- Mga sasakyang-dagat kung saan mas gusto ang external na maintenance access sa drive unit
Mixer sa Ibaba Entry vs Side Entry Mixer: Talaan ng Paghahambing ng Tampok
Ang talahanayan sa ibaba ay nagbubuod ng mga tipikal na katangian ng bawat configuration. Ang aktwal na mga detalye ay nag-iiba ayon sa disenyo ng tangke, mga kinakailangan sa batch, at ang tagagawa na nagbibigay ng kagamitan.
| Tampok | Panghalo ng Ibaba Entry | Side Entry Mixer |
|---|---|---|
| Lokasyon ng Pag-mount | Sa pamamagitan ng sahig ng tangke | Sa gilid ng dingding, naka-anggulo malapit sa ibaba |
| Karaniwang Haba ng Shaft | Maikli | Maikli to medium |
| Karaniwang Antas ng Paggugupit | Low | Mababa hanggang katamtaman |
| Karaniwang Sukat ng Tank | Maliit hanggang katamtamang laki ng mga sisidlan | Malaki hanggang napakalaking tangke ng imbakan |
| Paglilinis ng Access | Kadalasan nang direkta, sumusuporta sa mga saradong sistema | Mapupuntahan mula sa labas ng pader ng tangke |
| Mga Karaniwang Industriya | Dairy, cosmetics, biotechnology, piliin ang mga tangke ng kemikal | Bultuhang imbakan, malalaking chemical at water treatment tank |
| Karaniwang Saklaw ng Lapot | Mababa hanggang katamtaman viscosity | Mababa hanggang katamtaman viscosity, large volume |
Paghahambing ng mga Katangian sa Pagganap
Higit pa sa pisikal na lokasyon ng pag-mount, ang dalawang configuration ay may posibilidad na magkaiba sa kung paano gumaganap ang mga ito laban sa ilang praktikal na pagsasaalang-alang sa proseso. Ang tsart sa ibaba ay nagpapakita ng isang kamag-anak, naglalarawang paghahambing sa apat na karaniwang tinatalakay na mga salik: kontrol sa paggugupit, kadalian sa paglilinis, pagiging angkop para sa malalaking tangke, at pangkalahatang kahusayan sa footprint.
Ang mga mixer sa ilalim ng entry ay may posibilidad na makakuha ng mahusay sa kontrol ng paggugupit at kadalian ng paglilinis, na isang dahilan kung bakit sila pinapaboran para sa mga maselan, sanitary, o mga formula na sensitibo sa paggugupit. Ang mga side entry mixer ay may posibilidad na makakuha ng mas mahusay sa malaking tank suitability, dahil ang kanilang side-wall mounting ay sumusuporta sa bulk blending sa malalaking diameter ng tank nang hindi nangangailangan ng isang mataas na top-mounted assembly.
Ipinaliwanag ang Istraktura ng Bottom-Entry Mixer

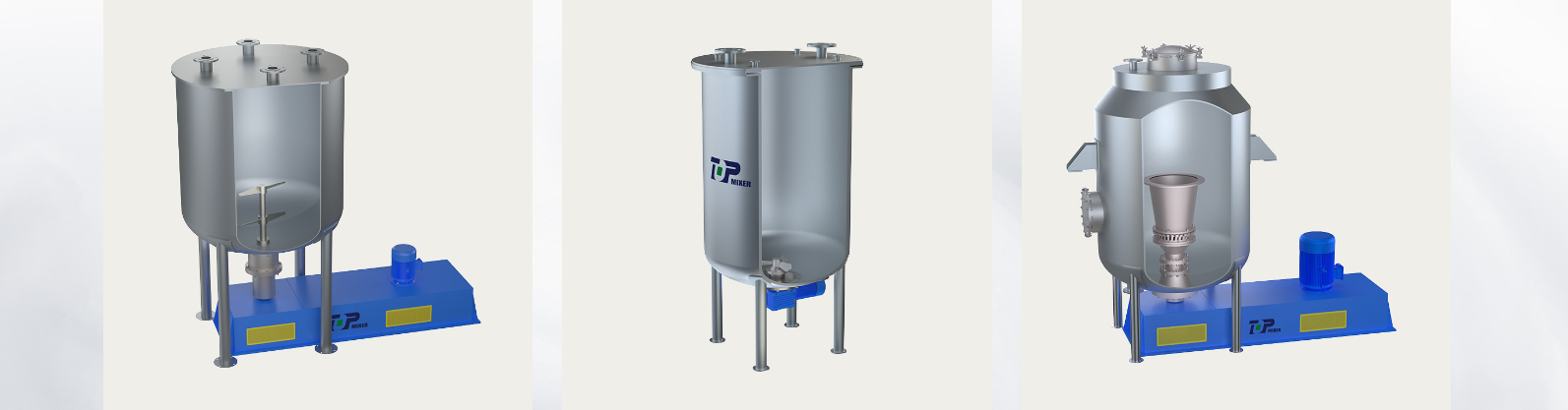

Binabalangkas ng ilustrasyon sa ibaba ang pangkalahatang structural layout ng isang tipikal na bottom entry mixer installation, na nagpapakita kung paano nauugnay ang motor, seal, shaft, at impeller sa sahig ng tangke.
Binabasa ang Layout ng Mixer sa Bottom Entry
Sa layout na ito, ang motor ay nakaupo sa ibaba ng tangke, na konektado ng isang maikling drive shaft na dumadaan sa isang mechanical seal sa sahig ng tangke. Ang mounting flange ay sinisiguro ang buong pagpupulong sa sisidlan, at ang impeller ay umiikot sa loob lamang ng tangke malapit sa base, na nagpapalipat-lipat ng prosesong likido pataas sa batch. Ang close-coupled na istraktura na ito ay isang tampok na pagtukoy ng a panghalo sa ilalim ng entry at ito ay bahagi ng kung bakit ang kagamitan ay malamang na nangangailangan ng mas kaunting vertical na headroom kaysa sa mga alternatibong top entry.
Kung saan Ginagamit ang mga Bottom Entry Mixer at Side Entry Mixer
Ang mga panghalo sa ilalim ng entry ay madalas na lumalabas sa mga industriya na pinahahalagahan ang malinis na disenyo, banayad na pagkilos ng paghahalo, at isang compact na footprint. Ang mga side entry mixer, sa kabilang banda, ay mas malapit na nauugnay sa malalaking dami ng bulk storage at blending na mga pangangailangan. Ang column chart sa ibaba ay naglalarawan ng pangkalahatan, hindi eksaktong pattern ng paggamit sa mga karaniwang sektor.
Ang panghalo sa ilalim ng entry for chemical tanks ay isang praktikal na opsyon sa blending, neutralization, at reaction vessels kung saan mas gusto ang malumanay na paghahalo at pinapasimple ng access sa sahig ang nakagawiang maintenance. Katulad nito, a panghalo sa ilalim ng entry for storage tanks ay kadalasang pinipili kapag limitado ang espasyo sa sahig at ang pinakamataas na access sa sisidlan ay pinaghihigpitan ng piping, platform, o iba pang nakapirming kagamitan. Samantala, ang mga side entry configuration ay nananatiling karaniwan sa napakalaking water treatment at bulk chemical storage tank kung saan ang priyoridad ay ang pagpapanatiling pantay na pinaghalo ng malaking volume ng likido.
Mga Pagsasaalang-alang sa Lapot, Solids Suspension, at Laki ng Batch
Ang laki ng tangke at lagkit ng produkto ay dalawa sa mga pinakapraktikal na salik kapag inihahambing ang a panghalo sa ilalim ng entry na may side entry mixer. Ang line chart sa ibaba ay nagpapakita ng isang pangkalahatang trend kung paano nagbabago ang pagiging angkop habang lumalaki ang laki ng tangke, batay sa karaniwang mga pattern ng engineering ng proseso.
Sa pangkalahatan, ang pang-ilalim na entry mixer ay may posibilidad na manatiling isang malakas na akma habang ang laki ng tangke ay gumagalaw mula sa maliit hanggang sa katamtaman, habang ang isang side entry mixer ay nagiging mas praktikal habang ang diameter ng tangke ay lumalaki nang napakalaki, higit sa lahat dahil ang side-wall mounting ay iniiwasan ang pangangailangan para sa isang tall drive assembly at pinapasimple ang panlabas na pag-access sa pagpapanatili sa mga malalaking sasakyang-dagat.
Multi-Factor Comparison
Ang radar chart below brings several factors together at once, comparing shear control, cleaning ease, large-volume suitability, installation access, sanitary process fit, and footprint efficiency for both configurations.
Kung pinagsama-sama, ang mga paghahambing na ito ay nagmumungkahi na a panghalo sa ilalim ng entry ay may posibilidad na humantong sa paggupit control, paglilinis kadalian, at sanitary proseso fit, habang ang isang side entry mixer ay may posibilidad na humantong sa malaking-volume kaangkupan. Wala sa alinmang configuration ang mas mahusay sa pangkalahatan sa bawat salik, kaya naman ang pagtutugma ng uri ng mixer sa partikular na tangke at proseso ay ang praktikal na diskarte.
Mga Pagkakaiba sa Paglilinis at Pagpapanatili
Ang regular na pagpaplano sa pagpapanatili ay kadalasang nakadepende nang husto sa kung saan matatagpuan ang mixer drive at seal na may kaugnayan sa tangke at sa nakapalibot na espasyo sa sahig.
- Ang isang panghalo sa ilalim ng entry ay naglalagay ng seal sa sahig ng tangke, na maaaring suportahan ang closed-system na operasyon at binabawasan ang pagkakataon ng pagkakalantad ng produkto sa mga regular na siklo ng paglilinis.
- Ang isang side entry mixer ay naglalagay ng seal sa tangke sa gilid ng dingding, na nagpapahintulot sa mga technician na i-serve ang drive at seal mula sa labas ng tangke nang hindi na kailangang ma-access ang lugar sa ilalim ng sisidlan.
- Ang mga instalasyon ng bottom entry mixer ay kadalasang nakikinabang mula sa isang maliit na maintenance pit o naa-access na espasyo sa sahig sa ilalim ng tangke para sa pagseserbisyo sa motor at seal housing.
- Ang mga side entry mixer installation ay karaniwang nangangailangan ng malinaw na espasyo sa tabi ng tangke sa gilid ng pader sa halip na sa ilalim ng sisidlan, na maaaring gawing simple ang pagpaplano ng layout sa ilang pasilidad.
Ang parehong mga configuration ay maaaring idinisenyo gamit ang mga mechanical seal na sumusuporta sa medyo mahahabang agwat ng serbisyo, kahit na ang aktwal na iskedyul ng pagpapanatili ay nakasalalay sa produkto na pinoproseso, temperatura ng pagpapatakbo, at kung gaano kadalas nililinis ang tangke sa pagitan ng mga batch.
Paano Pumili sa Pagitan ng Bottom Entry Mixer at Side Entry Mixer
Ang following steps outline a practical way to work through the decision for a specific tank and process.
- Kumpirmahin ang laki at hugis ng tangke, dahil ang malalaking diameter na bulk storage tank ay may posibilidad na pabor sa isang side entry mixer, habang ang maliliit hanggang mid-size na proseso ng mga vessel ay kadalasang pinapaboran ang isang bottom entry mixer.
- Suriin ang lagkit ng produkto at sensitivity ng paggugupit, dahil ang mga low-shear formulation sa mga aplikasyon ng dairy, cosmetics, o biotechnology ay karaniwang nakikinabang mula sa isang panghalo sa ilalim ng entry.
- Suriin ang magagamit na espasyo sa sahig sa ilalim ng tangke kumpara sa espasyo sa tabi ng dingding sa gilid ng tangke, dahil madalas nitong tinutukoy kung aling istilo ng pag-mount ang pisikal na praktikal.
- Isaalang-alang ang dalas ng paglilinis at mga kinakailangan sa kalinisan, dahil ang mga panghalo sa ilalim na entry ay madalas na pinipili para sa mga saradong, malinis na kapaligiran sa pagproseso.
- Suriin ang mga pangangailangan sa pag-access sa pagpapanatili, kabilang kung ang tangke ay madaling maubos para sa serbisyo o kung ang panlabas na side-wall access ay mas gusto.
- Talakayin ang uri ng impeller at mga detalye ng pag-mount sa isang kwalipikadong supplier ng kagamitan sa paghahalo na maaaring suriin ang partikular na batch, pagguhit ng tangke, at mga layunin sa proseso.
Tungkol sa Wuxi Top Mixer Equipment: Isang Bottom Entry Mixer Manufacturer
Ang Wuxi Top Mixer Equipment Co., Ltd. ay itinatag noong 2003, kasama ang production base nito na matatagpuan sa economic zone ng Yangtze River Delta sa Wuxi. Bilang a panghalo sa ilalim ng entry manufacturer , nakatuon ang kumpanya sa kagamitan sa paghahalo ng likido, pulbos, at slurry, na sumasaklaw sa pananaliksik, disenyo, at produksyon para sa isang hanay ng mga industriya ng proseso. Nakabalangkas ang organisasyon sa paligid ng mga nakatuong dibisyon, kabilang ang isang powder at slurry mixing division, isang biomass energy at environmental protection division, isang food and pharmaceutical division, at isang fine chemical mixing division, na nagpapahintulot sa mga engineering team na tumuon sa mga partikular na kinakailangan ng bawat lugar ng aplikasyon.
Ang company designs and builds bottom-entry mixer systems alongside other mixing configurations for tanks used in food processing, chemical blending, and related industrial settings. Products are supplied to customers across mainland China as well as international markets including regions in North America, Europe, and Southeast Asia, supported by an experienced engineering team that works directly with customers on tank drawings, process conditions, and mixer selection.
Mga Madalas Itanong
| Q1: Ano ang panghalo sa ilalim ng entry Ang bottom entry mixer ay isang pang-industriyang mixing device na naka-install sa sahig ng isang tangke, na ang impeller shaft ay pumapasok mula sa ibaba sa halip na sa pamamagitan ng tuktok o gilid na dingding. Sinusuportahan ng disenyong ito ang direct-drive na operasyon at banayad, mababang paggugupit na paghahalo sa mga sisidlan ng proseso. | Q2: Ano ang bottom entry agitator Ang bottom entry agitator ay tumutukoy sa parehong kategorya ng kagamitan bilang isang bottom entry mixer, na ang agitator shaft at impeller ay naka-mount sa base ng tangke. Ang terminong agitator ay karaniwang ginagamit na palitan ng mixer sa proseso ng engineering. |
| Q3: Paano gumagana ang panghalo sa ilalim ng entry Ang motor and seal assembly sit below or at the tank floor, connecting to a short shaft that extends into the vessel where the impeller rotates. This close-coupled arrangement can reduce vibration compared with longer top entry shafts. | Q4: Para saan ang ginagamit na panghalo na naka-mount sa ibaba Karaniwang ginagamit ang bottom mounted mixer para sa paghahalo, pag-homogenize, at pagtulong na maiwasan ang pag-aayos ng mga solid sa mababa hanggang katamtamang lagkit na likido, karaniwan sa mga aplikasyon ng dairy, cosmetics, at biotechnology. |
| Q5: Ano ang mga pakinabang ng isang panghalo sa ilalim ng entry Kasama sa mga karaniwang bentahe ang isang compact footprint, direktang access sa paglilinis, low-shear mixing para sa mga maselang formulation, at compatibility sa mga closed tank system at mga pinababang pangangailangan sa headroom. | Q6: Saan ginagamit ang mga panghalo sa ilalim ng entry Angy are used across dairy processing, food and beverage production, cosmetics manufacturing, biotechnology, and select chemical processing tanks that need floor-mounted access. |
| T7: Panghalo sa ilalim ng entry kumpara sa panghalo sa itaas na entry Ang top entry mixer ay pumapasok mula sa itaas na may mas mahabang shaft at roof-mounted support, habang ang bottom entry mixer ay pumapasok mula sa sahig na may mas maikling shaft at pinababang headroom na kinakailangan. | Q8: Bottom entry versus side entry mixers Ang pang-ilalim na entry mixer ay tumagos sa sahig ng tangke at nababagay sa mas maliit, banayad na mga pangangailangan sa paghahalo, habang ang isang side entry mixer ay tumagos sa gilid na dingding malapit sa ibaba at nababagay sa malalaking bulk storage tank. |
| Q9: Ay isang pang-ibabang entry mixer na angkop para sa mataas na lagkit na likido Ang mga panghalo sa ilalim ng entry ay karaniwang mas angkop sa mababa at katamtamang lagkit na likido. Ang mga produktong mas mataas ang lagkit ay madalas na humihiling ng karagdagang pagsusuri ng impeller at kapangyarihan kasama ng pagsasaayos na ito. | Q10: Maaari bang suspindihin ng isang panghalo sa ilalim ang mga solido Oo, makakatulong ang isang panghalo sa ilalim na entry na panatilihing nasuspinde ang magaan hanggang katamtamang density ng mga solido, lalo na sa mga tangke na may bilugan o sloped na ilalim na sumusuporta kahit na umaagos mula sa impeller malapit sa sahig. |
