Top Entry Mixer Buying Guide: Everything Engineers Need to Know

Ano ang a Nangungunang Entry Mixer Ginagawa at Kailan Dapat Tukuyin ng Mga Inhinyero ang Isa

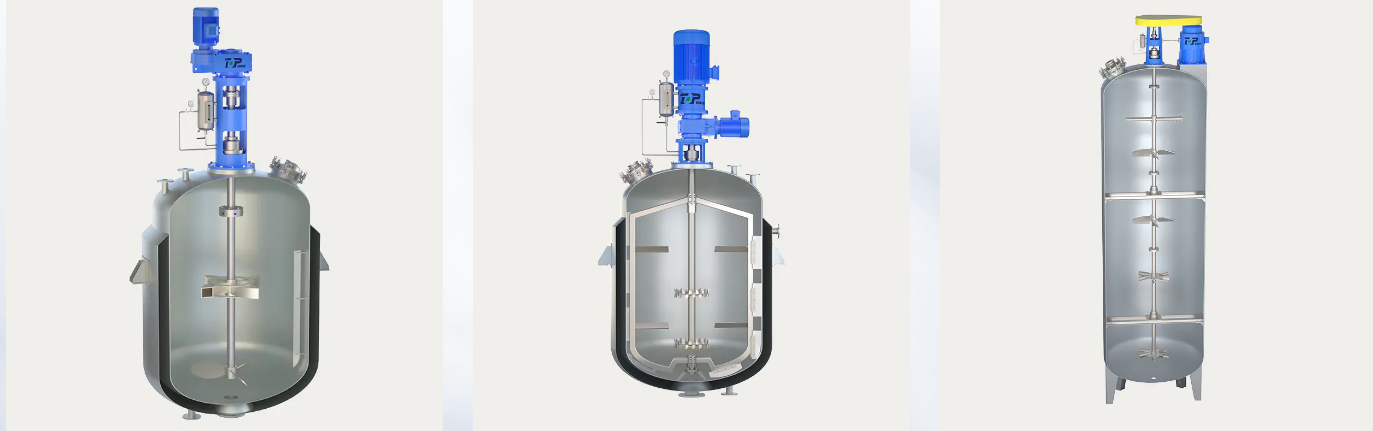

A Ang top entry mixer ay isang agitator assembly na naka-mount sa isang butas sa tuktok ng isang tangke o sisidlan , na may patayong baras na umaagos pababa sa prosesong likido at isa o higit pang mga impeller ang nakalubog sa likido. Ang drive motor at gear reducer ay nakaupo sa itaas ng bubong ng tangke o sa isang suportang tulay, na pinipihit ang baras mula sa itaas sa halip na mula sa gilid o ibaba. Sa maraming mga dokumento sa pagkuha at mechanical data sheet, ang parehong kagamitan ay may label na top-feed mixer, isang terminong nagbibigay-diin kung paano madalas na pumapasok ang materyal, pulbos, o additive stream sa sisidlan mula sa itaas habang hinahalo ng impeller ang mga nilalaman sa ibaba.

Para sa mga inhinyero na naghahambing ng mga configuration ng agitation, ang maikling sagot ay ito: ang top entry mixer ay karaniwang ang configuration na tutukuyin kapag ang isang tanke ay may hawak na higit sa ilang libong litro, kapag ang proseso ay nangangailangan ng higit sa isang impeller stage sa kahabaan ng shaft, kapag ang ganap na access sa tank bottom ay kailangan para sa iba pang mga nozzle o kagamitan sa paglilinis, o kapag ang fluid lagkit at solids na naglo-load ay nag-iiba sa isang malawak na hanay. Ang side entry at bottom entry mixer ay nananatiling kapaki-pakinabang sa mas makitid na mga window ng application, ngunit ang mga top-entry at top-feed na pamilya ay sumasakop sa pinakamalaking bahagi ng pangkalahatang industrial blending, storage tank mixing, at reactor agitation duties.

Ang mga seksyon sa ibaba ay dumadaan sa lohika ng sizing, pagpili ng impeller, mga pagpipilian sa materyal, mga kasanayan sa pag-mount, at pagpaplano ng pagpapanatili na karaniwang kailangan ng mga inhinyero bago i-finalize ang isang top entry na detalye ng mixer para sa isang chemical tank, isang wastewater basin, isang food batching vessel, o isang bulk water storage tank.

Panghalo ng Top-Entry, Panghalo ng Top-Feed , at Ipinaliwanag ang Mga Kaugnay na Tuntunin

Ang mga papeles sa pagkuha para sa paghahalo ng kagamitan ay gumagamit ng ilang magkakapatong na termino, at kung minsan ay ipinapalagay ng mga inhinyero na bago sa isang proyekto na tumutukoy sila sa iba't ibang makina kapag hindi. Ang talahanayan sa ibaba ay nagbubuod kung paano karaniwang ginagamit ang terminolohiya sa mga mechanical drawing, malambot na dokumento, at manwal sa pagpapanatili.

Sa pagsasagawa, makikita ng isang inhinyero sa pagbili ang lahat ng apat na termino na halos palitan sa loob ng parehong kahilingan para sa panipi. Ang mas mahalaga kaysa sa label ay ang pinagbabatayan na mekanikal na detalye: haba ng shaft, mga yugto ng impeller, uri ng seal, at mounting flange rating, na lahat ay sakop sa mga sumusunod na seksyon.

Paano Gumagana ang Industrial Top Entry Mixer: Mga Pangunahing Bahagi

Ang pang-industriya na top entry mixer ay binuo mula sa isang maliit na hanay ng mga bahagi na umuulit sa halos lahat ng laki at aplikasyon. Ang pag-unawa sa bawat bahagi ay nakakatulong sa mga inhinyero na mabilis na magbasa ng mechanical data sheet at makita ang mga hindi pagkakatugma sa pagitan ng kinakailangan sa proseso at ng iminungkahing hardware.

Motor at Gear Reducer

Ang motor ay nagbibigay ng rotational power, at dahil ang proseso ng paghahalo ay karaniwang nangangailangan ng mas mababang bilis ng shaft kaysa sa isang karaniwang motor, ang isang gear reducer ay nagpapababa ng bilis habang nagpaparami ng torque. Ang pagpili ng reducer ay isa sa pinakamahalagang desisyon sa buong assembly dahil ang torque, hindi raw horsepower, ang aktwal na nagpapagalaw ng malapot o solidong likido.

Mixer Shaft at Coupling

Ang baras ay nagdadala ng metalikang kuwintas mula sa reducer pababa sa ibabaw ng tangke patungo sa likido. Ang haba ng shaft, diameter, at ang bilang ng mga support bearings ay nakasalalay lahat sa lalim ng likido at ang natural na dalas ng paghagupit ng baras sa ilalim ng pagkarga. Ang mga mahabang shaft sa matataas na tangke ay madalas na nangangailangan ng isang intermediate steady bearing upang maiwasan ang resonance malapit sa bilis ng pagpapatakbo.

Mga Configuration ng Impeller

Ang pagpili ng impeller ay depende sa layunin ng paghahalo at ang fluid rheology. Kasama sa mga karaniwang uri ang:

• Pitched blade turbines para sa general blending at moderate solids suspension
• Mga hydrofoil impeller para sa bultuhang daloy ng mahusay sa enerhiya sa mababa hanggang katamtamang lagkit na likido
• Flat blade o Rushton style turbines para sa pagpapakalat ng gas at mas mataas na mga tungkulin sa paggugupit
• Anchor at helical ribbon impeller para sa high viscosity tank mixer service kung saan ang likido ay halos hindi gumagalaw palayo sa dingding

Mounting Flange at Shaft Seal

Ang mounting flange ay naglilipat ng buong timbang at baluktot na sandali ng mixer sa istraktura ng tangke, kaya ang flange rating at pattern ng bolt ay dapat tumugma sa pagkarga ng mixer at sa disenyo ng bubong ng tangke. Ang shaft seal, kung isang simpleng lip seal, isang stuffing box, o isang mechanical seal, ay nagpapanatili sa proseso ng likido at pinapanatili ang labas ng kontaminasyon sa mga bukas na tangke.

Pagpili ng Tamang Top Entry Mixer: Mga Pangunahing Parameter ng Engineering

Bago humiling ng quotation, karaniwang kumukuha ang isang engineer ng maikling listahan ng mga parameter ng proseso. Ang geometry ng tangke, fluid viscosity, specific gravity, at solids content ay magkasamang tinutukoy ang torque at power na kailangang maihatid ng top entry mixer , at ang paglaktaw sa alinman sa mga ito ay may posibilidad na makagawa ng isang maliit o napakalaking makina.

Habang lumalaki ang dami ng tangke, ang kinakailangang kapangyarihan ng motor ay lumalaki kasama nito, ngunit hindi sa isang tuwid na linya, dahil ang mas malalaking sasakyang-dagat ay karaniwang tumatakbo sa mas mababang bilis ng baras na may proporsyonal na mas mataas na torque. Ang chart sa ibaba ay nagpapakita ng mga tipikal na motor power bands na tinutukoy ng mga engineer kapag sumasaklaw sa isang top entry mixer o top-feed mixer laban sa volume ng tank.

Figure 1: Pangkalahatang reference band para sa top entry mixer na kapangyarihan ng motor laban sa dami ng tangke. Ang aktwal na kapangyarihan ay nakasalalay sa lagkit, tiyak na gravity, at pagpili ng impeller.

Pagtutugma ng Bilis ng Paghahalo sa Fluid Viscosity para sa High Viscosity Tank Mixer

Ang bilis ng shaft at fluid lagkit ay gumagalaw sa magkasalungat na direksyon. Ang mga manipis, tulad ng tubig na likido ay maaaring ihalo nang epektibo sa medyo mataas na RPM, habang ang mga makapal na paste at slurries ay nangangailangan ng mataas na lagkit na tank mixer na tumatakbo sa mababang RPM na may higit na torque upang maiwasan ang paghinto ng drive train o pag-overload ng shaft. Ang pagpapatakbo ng malapot na likido ng masyadong mabilis ay nag-aaksaya ng enerhiya at nagpapataas ng shear stress nang hindi pinapabuti ang kalidad ng timpla, habang ang pagpapatakbo ng manipis na likido ay masyadong mabagal ay nagpapalawak ng oras ng batch cycle nang walang benepisyo.

Figure 2: Ang bilis sa pangkalahatan ay bumababa habang tumataas ang lagkit, kaya naman ang torque, hindi ang bilis, ang nagiging dahilan ng paglilimita sa disenyo para sa makapal na likido.

Dalawang dimensyon na numero ang gumagabay sa relasyong ito sa paghahalo ng kasanayan sa engineering: ang paghahalo ng Reynolds number, na naghahambing ng inertial force sa viscous force sa tangke, at ang power number, na nag-uugnay sa geometry ng impeller sa power na nakuha sa isang ibinigay na bilis. Ang daloy ay may posibilidad na manatiling laminar sa mababang mga numero ng Reynolds, ibig sabihin, ang isang helical ribbon o anchor impeller na gumagana malapit sa tangke ng tangke ay nagiging mas epektibo kaysa sa isang maliit na high-speed turbine na kung hindi man ay mag-iiwan sa mga stagnant zone na hindi nagalaw.

Mga Aplikasyon sa Industriya ng Top Entry at Top-Feed Mixer

Lumalabas ang mga top entry at top-feed mixer sa malawak na saklaw ng mga industriya ng proseso. Ang partikular na impeller, seal, at pagpili ng materyal ay nagbabago mula sa isang aplikasyon patungo sa susunod kahit na ang pangunahing pagsasaayos ng pag-mount ay nananatiling pareho.

Top Entry Mixer para sa Paghahalo ng Tangke ng Kemikal

Sa pagpoproseso ng kemikal, karaniwang pinangangasiwaan ng top entry mixer para sa chemical tank duty ang paghahalo ng reagent, mga pH adjustment tank, at mga reaction vessel. Ang paglaban sa kaagnasan at integridad ng seal ay mas mahalaga dito kaysa sa hilaw na kapangyarihan, dahil maraming mga daloy ng kemikal ang agresibo patungo sa mga karaniwang carbon steel na basang bahagi.

Top Entry Mixer para sa Wastewater Treatment

Karaniwang naka-install ang top entry mixer para sa wastewater treatment sa mga equalization basin, neutralization tank, at chemical dosing tank sa mga treatment plant. Ang mga yunit na ito ay karaniwang patuloy na tumatakbo, kaya ang tibay ng bearing at seal sa ilalim ng patuloy na tungkulin ay nagiging isang pangunahing kadahilanan sa pagpili.

Top Entry Mixer para sa Paghahalo ng Putik

Ang mga anaerobic digester at pampalapot na tangke ay umaasa sa isang top entry mixer para sa paghahalo ng putik upang panatilihing nasuspinde ang mga solid at maiwasan ang stratification. Madalas na pinagsasama ng serbisyo ng putik ang katamtamang lagkit sa mga nakasasakit na solido, na pinapaboran ang matatag na impeller coating at mas malawak na shaft clearance.

Top Entry Mixer para sa Imbakan ng Tangke ng Tubig

Ang mga pasilidad ng pag-iimbak ng tubig na naiinom at naproseso ay gumagamit ng top entry mixer para sa mga application ng tangke ng tubig pangunahin upang maiwasan ang thermal stratification at upang panatilihing pantay-pantay na namamahagi ang natitirang disinfectant sa buong nakaimbak na volume. Ang mga kinakailangan sa kuryente dito ay karaniwang katamtaman dahil ang likido mismo ay malapit sa lagkit ng tubig.

Top Entry Mixer para sa Pagproseso ng Pagkain

Karaniwang inuuna ng top entry mixer para sa pagpoproseso ng pagkain ang malinis na disenyo, makinis na panloob na ibabaw, at mga materyales na pumapayag sa mga madalas na paghuhugas. Ang pagkakapare-pareho ng batch at banayad na kontrol sa paggugupit ay mahalaga gaya ng intensity ng hilaw na paghahalo sa sektor na ito.

Materyal at Enclosure Selection: Hindi kinakalawang na Asero at Explosion Proof na Opsyon

Hindi kinakalawang na asero Top Entry Mixer

Ang isang hindi kinakalawang na asero top entry mixer ay karaniwang tinutukoy sa tuwing ang proseso ng likido ay kinakaing unti-unti, asin, o nangangailangan ng isang malinis na ibabaw na tapusin. Ang mga linya ng pagkain at inumin, pharmaceutical intermediate, at pinong chemical processing na linya ay nakasandal sa mga hindi kinakalawang na basang bahagi dahil pinahihintulutan ng mga ito ang madalas na paghuhugas at paglilinis sa lugar nang walang pagkasira ng ibabaw.

Explosion Proof Top Entry Mixer

Ang isang explosion proof top entry mixer ay gumagamit ng isang selyadong at na-rate na motor enclosure na idinisenyo upang maglaman ng mga potensyal na pagmumulan ng ignition kapag ang mixer ay gumagana sa isang lugar na humahawak ng mga nasusunog na solvent, nasusunog na alikabok, o iba pang mga mapanganib na kapaligiran. Ang mga inhinyero na nagtatrabaho sa mga proyektong ito ay karaniwang nag-uugnay sa pagpili ng enclosure sa pag-aaral ng klasipikasyon ng lugar ng planta nang maaga sa yugto ng disenyo, dahil ang uri ng enclosure ay nakakaimpluwensya sa laki ng frame ng motor at pagkakaayos ng mounting.

Comparing Mounting Types: Top Entry, Side Entry, and Bottom Entry Mixers

Choosing between mounting types is one of the earliest decisions in a mixing system layout. An industrial top entry mixer generally offers the widest flexibility across tank sizes and process duties, which is why it remains the default choice for most heavy duty industrial mixer specifications, though side entry and bottom entry configurations still fit specific layouts better in some plants.

Figure 3: Relative comparison across five practical factors, scored on a general five-point engineering reference scale rather than a fixed standard.

Side entry mixers can suit very large open tanks where a top entry shaft would need to be impractically long, and bottom entry mixers occasionally fit tight headroom situations. Even so, a top mounted agitator arrangement usually wins out once maintenance access and sealing reliability are weighed alongside mixing performance, since the drive components remain above the liquid line and are reachable without draining the vessel.

Maintenance Planning and Reliability for Top Mounted Mixers

Reliability planning for a top mounted mixer generally centers on three wear points: the shaft seal, the gear reducer lubrication, and the impeller attachment hardware. Seal condition is usually the first thing to check during a scheduled inspection , since a degrading seal often shows up as fluid seepage around the mounting flange well before any drive train symptoms appear.

Figure 4: General inspection interval reference points, adjusted in practice based on duty cycle, fluid abrasiveness, and continuous versus intermittent operation.

Continuous duty in wastewater or sludge service tends to shorten these intervals compared with intermittent batch tanks, and abrasive solids content accelerates impeller and shaft coating wear regardless of mounting type. Recording vibration trends and gearbox oil condition over time gives an early warning well before a seal or bearing actually fails.

Installation Guidelines for Heavy Duty Industrial Mixer Systems

Installation quality has a direct effect on long-term reliability for any heavy duty industrial mixer, and most field issues trace back to one of the following steps being rushed or skipped during commissioning.

1. Confirm the tank roof or support structure can carry the full static weight plus the bending moment generated during operation, not just the mixer's dry weight.
2. Verify shaft alignment between the gear reducer output and the mixer shaft coupling before the vessel is filled, since misalignment under load is far harder to correct later.
3. Check impeller clearance from the tank wall and bottom against the drawing tolerance, particularly on vessels with internal baffles or coils.
4. Torque all mounting flange bolts to the specified sequence and value rather than tightening in a single pass around the flange.
5. Run an initial no-load test to confirm rotation direction and check for shaft whip before introducing process fluid.
6. Record baseline vibration and current draw readings once the mixer is running under normal process conditions, since these numbers become the reference point for future maintenance checks.

Structural support deserves particular attention on retrofit projects, where an existing tank roof designed for a lighter agitator or no agitator at all may need reinforcement before a larger top mounted mixer can be installed safely.

Working With a Top Entry Mixer Manufacturer

Selecting a top entry mixer manufacturer involves more than comparing a data sheet against a process requirement. Engineering support during the specification phase, the ability to model non-standard tank geometry, and access to application experience across multiple industries all shape how well the final equipment performs once it reaches the field.

Wuxi Top Mixer Equipment Co., Ltd. is one example of an industrial agitator manufacturer with a dedicated engineering team spanning fluid, powder, and slurry mixing equipment. Established in 2003 with its production base in Wuxi, within the Yangtze River Delta industrial region, the company organizes its work across several application divisions, including powder and slurry mixing, biomass energy and environmental protection, food and pharmaceutical intermediate processing, and fine chemical mixing. This kind of divisional structure is common among manufacturers that serve a broad customer base, since impeller geometry, seal type, and material selection differ substantially between a food batching tank and a fine chemical reactor.

When engineers evaluate a top entry mixer manufacturer, a few practical questions tend to surface early in the conversation: can the manufacturer model shaft critical speed for a non-standard tank height, can they source impeller materials matched to an unusual fluid chemistry, and can they support commissioning and troubleshooting once the unit is installed. Manufacturers with experience across chemical, water treatment, food, and biomass sectors generally bring a wider frame of reference to these questions than a supplier working from a single catalog configuration.

Frequently Asked Questions

• Q1: What is a top entry mixer

  A: It is an agitator mounted through the top of a tank, with the shaft and impeller extending downward into the process fluid while the motor and reducer remain above the vessel.

• Q2: How does a top entry mixer work

  A: The motor drives a gear reducer that lowers speed and raises torque, turning a vertical shaft connected to one or more impellers that create flow patterns inside the tank to blend or suspend the contents.

• Q3: What is a top-feed mixer

  A: The term describes the same top-mounted configuration, often used when the process involves feeding powder, additive, or liquid streams into the vessel from above while the impeller blends the mixture.

• Q4: What is an industrial agitator

  A: It is a general term for equipment that creates motion inside a tank or vessel to blend fluids, suspend solids, or maintain uniform temperature and composition throughout a process batch.

• Q5: What is tank agitation

  A: Tank agitation refers to the mechanical process of creating flow inside a vessel, typically through a rotating impeller, to achieve blending, suspension, heat transfer, or reaction uniformity.

• Q6: How do I choose the right top entry mixer for my tank

  A: Start with tank geometry, fluid viscosity, specific gravity, and solids content, then match torque and impeller type to those parameters before selecting motor power and seal configuration.

• Q7: What is the difference between a top entry mixer and a side entry mixer

  A: A top entry mixer mounts through the tank top with the drive above the liquid line, while a side entry mixer mounts through the tank wall near the bottom, which suits certain large open tank layouts.

• Q8: Can a top entry mixer handle high viscosity fluids

  A: Yes, with the right impeller such as an anchor or helical ribbon design and a gear reducer sized for low speed and high torque, a high viscosity tank mixer configuration can handle thick fluids effectively.

• Q9: What industries use top entry mixers

  A: Chemical processing, wastewater treatment, sludge digestion, water storage, food and beverage processing, and biomass energy facilities all commonly use top entry and top-feed mixers.

• Q10: How often should a top entry mixer be serviced

  A: Inspection intervals vary with duty cycle and fluid abrasiveness, but many continuous duty units are checked on a roughly six to twelve month cycle, with seal and gearbox oil condition as primary checkpoints.

• Q11: Does a top entry mixer manufacturer offer custom designs

  A: Many manufacturers, including Wuxi Top Mixer Equipment Co., Ltd., work with engineers to model non-standard tank geometry and adjust shaft length, impeller type, and seal configuration around the specific process.

• Q12: What is the role of the gear reducer in a top mounted agitator

  A: The gear reducer converts motor speed into the lower shaft speed and higher torque that most mixing duties require, and its rating largely determines how much load the mixer can handle in service.
