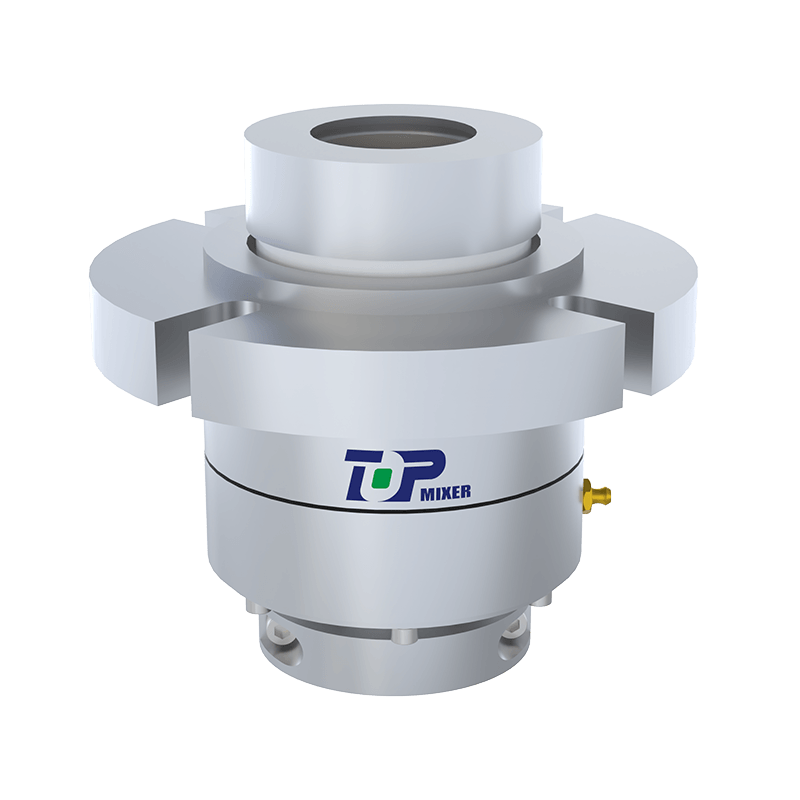

Bottom-Entry Single-End Mechanical Seal

Prinsipyo ng paggawa

Isinasaalang-alang ng disenyo ng seal na ito ang pangangailangan para sa high-pressure sealing. Ang isang metal gasket ay ginagamit upang makamit ang tiyak na presyon ng mataas na presyon ng sealing surface. Ang tiyak na presyon na ito ay lubos na lumalampas sa tiyak na presyon ng daluyan at mababang presyon ng lalagyan, kaya natutugunan ang mataas na presyon ng sealing. Mangangailangan. Ang ginamit na metal cushion ay kadalasang gawa sa annealed aluminum, annealed copper, o mild steel na may magandang ductility, na makatiis ng mas malaking sealing pressure. Bilang karagdagan, sa pamamagitan ng paggamit ng narrow-side sealing sa halip na wide-side sealing, ang partikular na presyon ng sealing surface ay hindi lamang maaaring tumaas ngunit lubos ding mabawasan ang kabuuang puwersa ng sealing at mabawasan ang structural size ng flange at ang sealing head.

Form ng pagbubuklod

Ang mechanical seal ng ilalim na plug-in reactor ay kabilang sa isang high-pressure seal, na umaasa sa mga fastener (tulad ng mga bolts) upang pindutin ang sting ring upang makamit ang pre-tightening at garantiya. Maaari rin itong i-sealed sa panahon ng trabaho. Ang form na ito ay tinatawag na sapilitang. selyo. Ang karaniwang forced high-pressure sealing structure ay isang flat gasket sealing structure, na katulad ng karaniwang ginagamit na flange stinging sheet sealing sa medium at low-pressure na lalagyan, ngunit ang non-metal stinging sheet ay binago sa isang metal gasket, at ang wide-side sealing ay binago sa isang makitid-side seal.

Sa buod. Tulad ng nabanggit sa itaas, ang ilalim na plug-in reactor mechanical seal ay nagbibigay ng maaasahang solusyon sa sealing sa mga high-pressure na kapaligiran na may natatanging disenyo at mahusay na prinsipyo ng pagtatrabaho. Tinitiyak ng kumbinasyon ng mga katangian ng istruktura at prinsipyo ng pagtatrabaho nito ang matatag na operasyon at kaligtasan ng kagamitan sa ilalim ng mataas na presyon at mga kondisyon ng temperatura.
